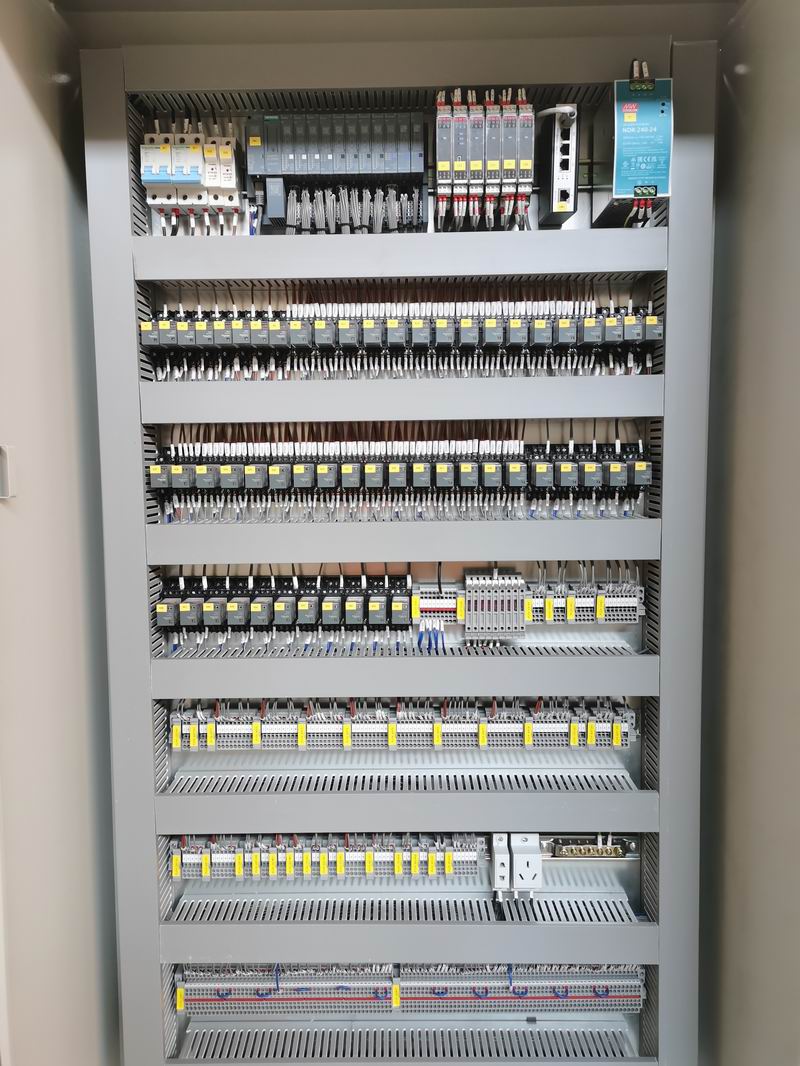

本系統采用西門子S7-1500系列PLC作為核心控制器，PROFINET工業以太網進行通信，形成“主站-從站”的分布式IO結構。實現10套除塵器系統自動化控制，在中控室進行遠程監控和數據記錄。

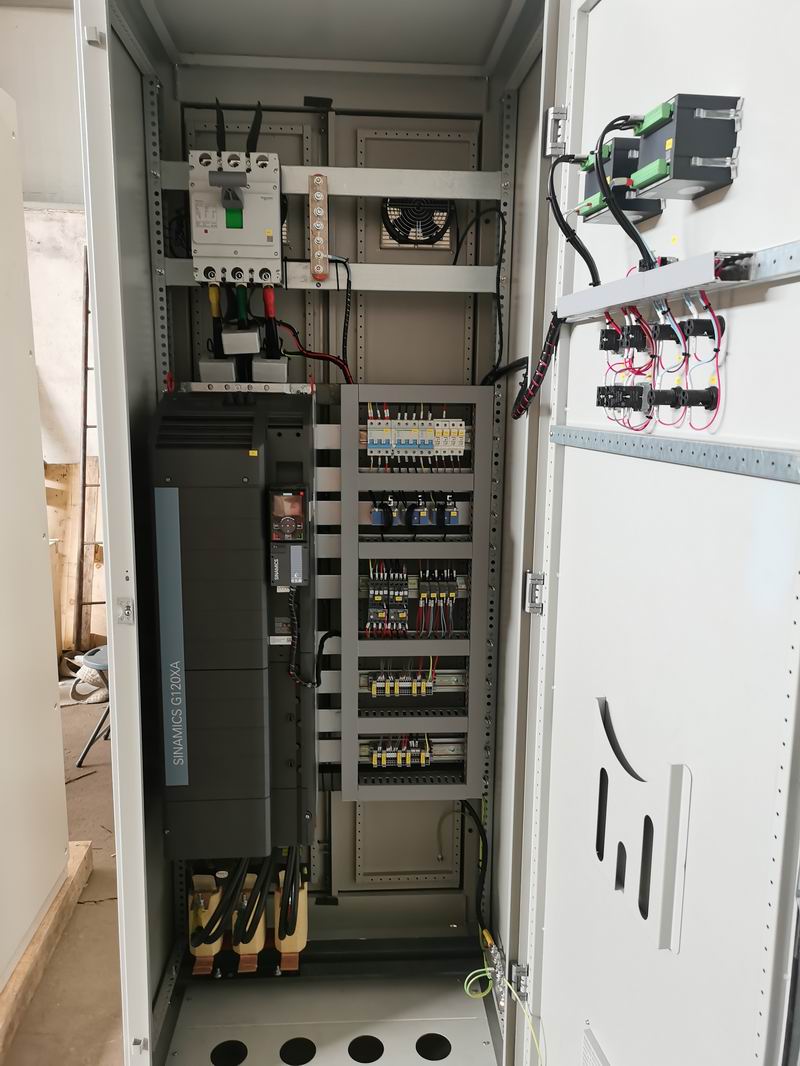

　　上位機顯示除塵器的運行狀態，風機電機主電源狀態，顯示變頻器的備妥信號，顯示風機入口百葉閥，顯示料位、顯示壓差、顯示脈沖閥的工作狀態（工作時顯示綠色）、上位機控制主風機啟動和停止，并能在上位機上控制頻率大小來控制風機的風量、上位機控器螺旋和卸料器的啟動和停止（若有螺旋和卸料器），并顯示螺旋和卸料器的工作狀態、上位機顯示倉泵的工作狀態、上位機能遠程單體控制除塵器和倉泵的所有相關控制，也能聯鎖一鍵啟動除塵器和倉泵所有控制、各支路電動閥上位機手動控制開關，并在上位機顯示電動閥的開關狀態。

　　整套系統實現了：

　　高可靠性：主站與從站均采用工業級產品。

　　靈活擴展：根據需要輕松增加ET200SP分站。

　　維護方便：模塊化設計，故障診斷清晰。

　　智能化控制：集成PID、定時、聯鎖等復雜邏輯，實現除塵系統的全自動***運行。
