礦井水處理站處置能力提升項目

　　1、本項目為煤業礦井水處理站處理能力提升項目，自控系統設計采用嵌入式一體化觸摸屏、可編程控制器PLC和工業以太網構成的監控系統。系統采用集中管理,分散控制的模式。

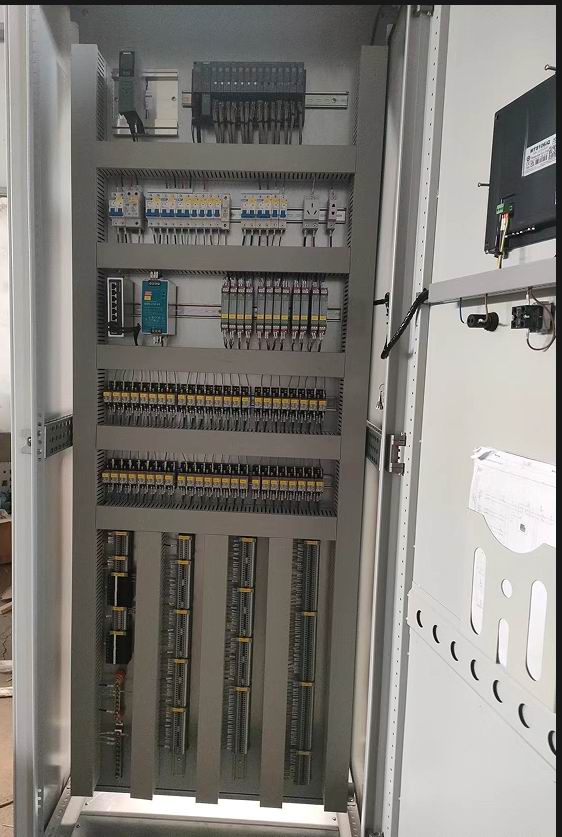

　　2、根據總圖布置、工藝特點和現場控制設備的分布情況,在污泥脫水間內設置一套PLC現場控制站，并配置相關靜壓投入式液位計、電磁流量計、壓力變送器等儀表。設置自動控制、調節、工藝參數超限報警、安全聯鎖保護等功能。PLC控制系統包括基本模塊、DI模塊、DO模塊、AI模塊、AO模塊、通訊模塊等，一體化觸摸屏通過組態軟件進行數據通訊、組態顯歷史數據存儲以及完成控制功能和信號報警、報表打印等功能。工藝設備均可由機旁控制箱手動控制、PLC自動控制和遠程上位機控制?，F(xiàn)場手動具有***高優先級。三種控制方式的選擇由現場手動自動控制通過PLC按編制程序自動運行。上位機隨時監控設備控制狀態、運行情況、故障情況。系統采用通用的數據庫系統開放性強。操作員終端可通過各種狀態畫面察看了解工藝運行狀況。
