概述

隨著國民經濟和工業技術水平的快速發展，工業生產規模不斷擴大，企業對起重機的自動化要求也不斷增長。自動化起重機，減輕工作人員的負擔，提***率，減少維護時間，給企業帶來顯著的經濟效益。

洛陽億萬自動化科技有限公司，利用先進成熟技術，開發出了一種軟件控制防搖并配合程序編程定位，替代了傳統的防搖卡防搖和機械式防搖，通過變頻器和PLC等實現了整車的防搖定位，提高了生產效率，降低了事故的發生，自控成本也下降了20%，也提高了定位和防搖的效果，實現了控制方式的自動化。

1、設備主要構成：主副起升機構、大車運行機構、主副小車運行機構、電氣控制柜、傳感器、遠程操作及監控設備

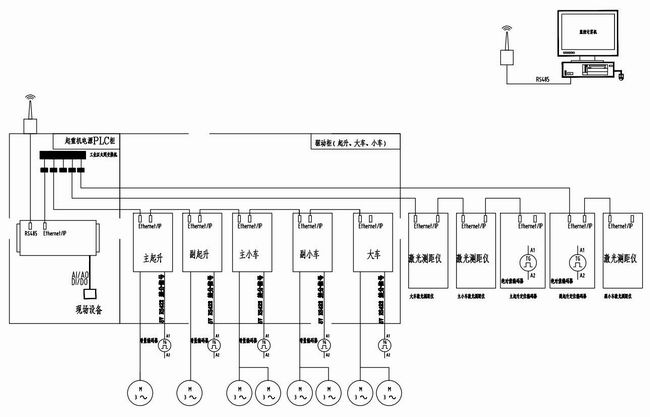

2、自控系統圖：

3、傳感器：

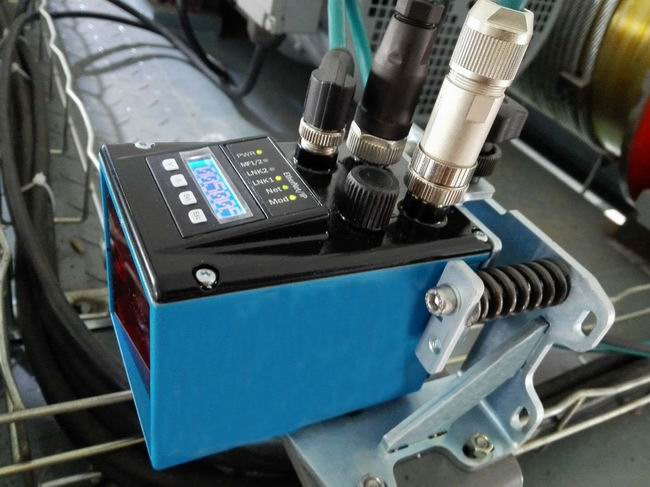

①激光測距儀是利用激光對目標的距離進行準確測定的儀器。激光測距儀重量輕、體積小、操作簡單速度快而準確，誤差小。

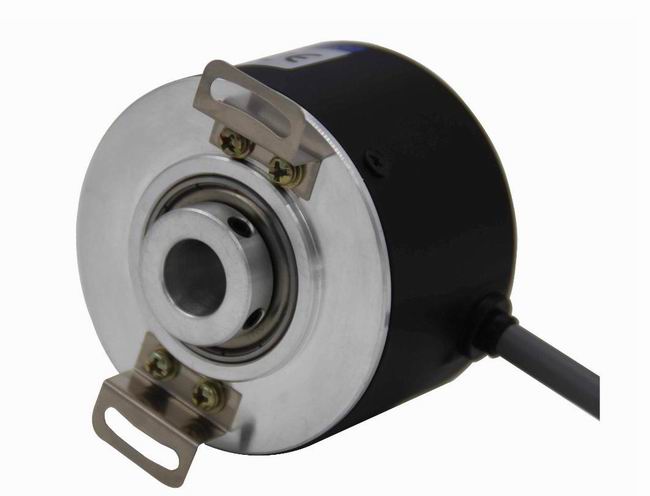

②增量編碼器通過內部?jī)蓚€(gè)光敏接受管轉化其角度碼盤的時序和相位關系，得到其角度碼盤角度位移量增加（正方向）或減少（負方向），廣泛用于起重機械行業。

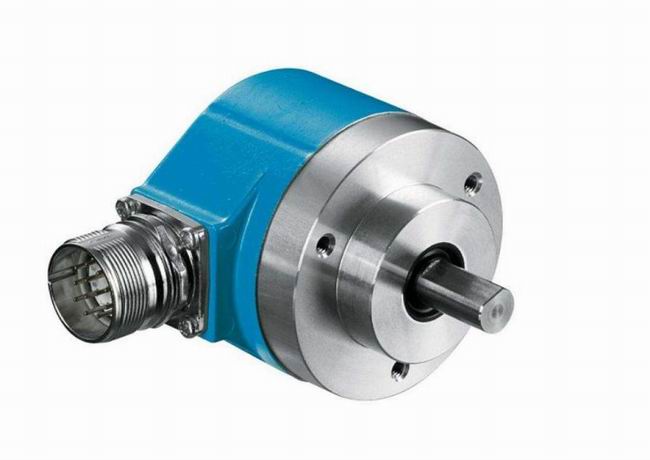

    ③絕對值編碼器由機械位置確定編碼，無需記憶，無需找參考點，而且不用一直計數，當需要知道位置時就去讀取它的位置。所以絕對值編碼器的抗干擾特性、數據的可靠性都大大提高了。

④U型光電：光電傳感器，在起重機自控中主要功能對移動小車與大車定位進行邏輯校位

⑤機械限位：主要做為起重機機械極限位使用

4自控系統原理：

       上位機或手動操作機構將指令通過有線或無線發送給PLC，PLC根據指令控制各機構進行運行，通過傳感器測量反饋到PLC,程序通過與指令來判斷機構運行的動作。
